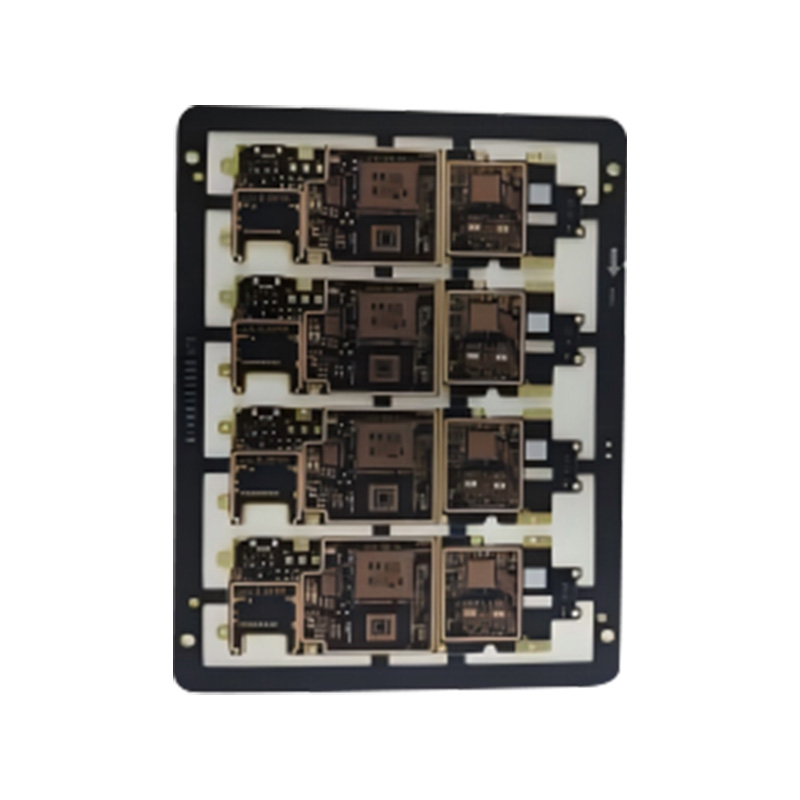

Ang HDI (High Density Interconnect) na mga PCB ay nakakamit ng ultra-high wiring density at miniaturized na istruktura sa pamamagitan ng microvias (bulag at nakabaon na vias), pinong linya (line width/spacing ≤75μm), at multi-layer stacking technology, na nakakatipid ng mahigit 60% ng espasyo kumpara sa mga tradisyonal na PCB. Gumagamit sila ng laser drilling at electroplating upang punan ang mga butas, na sumusuporta sa mga interconnect na higit sa walong layer at any-layer na disenyo ng pagpapadaloy. Maaari silang tumanggap ng mga high-end na chip na may BGA pitch na 0.3mm at malawakang ginagamit sa mga compact na produkto gaya ng mga smartphone, drone, AR/VR device, at medical microelectronics. Pinagsasama ng mga HDI board ang mahusay na integridad ng signal at pagganap ng pagkawala ng init, na makabuluhang nagpapabuti sa kalidad ng paghahatid ng signal na may mataas na dalas. Ang mga ito ay isang pangunahing solusyon para sa mga 5G terminal, IoT module, at iba pang mga application na nangangailangan ng magaan, manipis, at multifunctional na pagsasama. Ang mga ito ay partikular na angkop para sa mga microelectronic system na nangangailangan ng mataas na katumpakan at pagiging maaasahan.
| materyal | HDI |
| Kapal ng board | 0.3-6mm |
| Kapal ng tanso | 0.5oz-5oz |
| Mga layer | 1-32 |
| Lugar ng pinagmulan | Anhui, China |
| Pang-ibabaw na tapusin | Karaniwang HASL, walang lead na HASL, OSP, immersion nickel/gold, blue glue, immersion silver, immersion tin |
| Pinakamababang siwang | 0.25mm |
| Pinakamababang lapad ng bakas | 3mil (0.075mm) |
| Minimum na trace spacing | 0.075mm |
| Kapal ng board to aperture ratio | 10:1 |
