Custom Mataas na Power PCB

Bahay / Mga produkto / PCB / Mataas na Power PCB

Mataas na Power PCB Mga Gumagawa

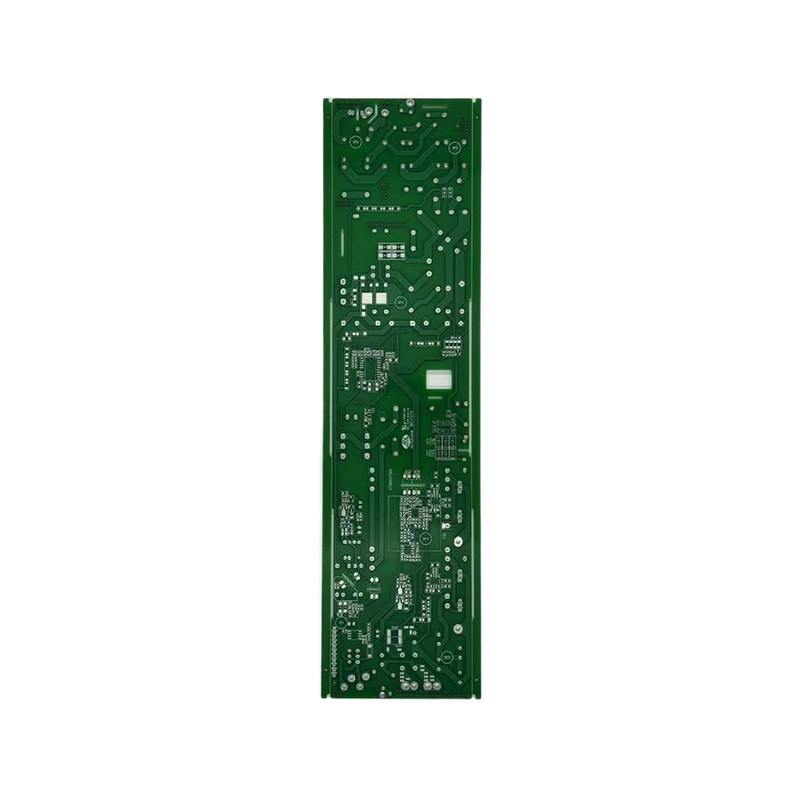

Ang mga high-power na PCB ay ang powerhouse ng mga modernong elektronikong device, na partikular na idinisenyo upang dalhin at mahusay na mapawi ang napakalaking init na dulot ng matataas na agos at mataas na boltahe. Nalalampasan nila ang mga limitasyon sa materyal ng mga conventional circuit board, gamit ang isang pagpipilian ng mahusay na thermally conductive na materyales tulad ng aluminum, ceramic, o makapal na tanso. Pinagsama sa isang tansong kapal na hanggang 5oz at isang kumplikadong 32-layer na istraktura, tinitiyak nila ang isang malawak at matatag na kasalukuyang landas. Sa pamamagitan ng pinong 0.075mm na mga bakas at 10:1 na thickness-to-aperture ratio, nakakamit nila ang matatag na pagkakabit ng kuryente at pagkawala ng init sa loob ng isang compact footprint. Malawakang ginagamit sa mga kritikal na aplikasyon gaya ng mga pang-industriyang power supply, automotive drive system, at high-power LED lighting, nagbibigay sila ng matatag na pundasyon para sa katatagan at kaligtasan sa ilalim ng high-load na operasyon.

Tungkol sa
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Ang Anhui Hongxin Electronic Technology Co., Ltd. ay Tsina Mataas na Power PCB Mga Gumagawa at Custom Mataas na Power PCB Kumpanya. Ito ay matatagpuan sa China PCB Industrial Park, Guangde Economic Development District, Lalawigan ng Anhui. Itinatag noong Oktubre 2013, ang aming pabrika ay sumasakop ng 20,000 metro kuwadrado at may 110 kawani, kabilang ang mahigit 7 propesyonal na inhinyero na may higit sa 15 taong karanasan. Ang mga produkto ng PCB ng kumpanya ay may kasamang 1-32 layer boards, high-Tg boards, thick copper boards, rigid-flex boards, high-frequency boards, hybrid dielectric laminated boards, buried via boards, metal-based boards, at halogen-free boards. Available ang high-precision PCB rapid prototyping, na may maramihang order para sa single- at double-sided boards na naihahatid sa loob ng 6-7 araw, 4-8 layer boards sa loob ng 9-20 araw, 10-16 layer boards sa loob ng 20-25 araw, 16-32 layer boards sa loob ng 25-45 araw, HDI boards sa loob ng 25 araw, at double-sided prototyping na maihahatid sa loob ng 24 oras. Kami ay nakatuon sa pagbibigay ng de-kalidad na produkto at propesyonal na serbisyo sa mga pandaigdigang kostumer, at may kakayahan kaming maghatid ng parehong malalaking dami at maliliit na batch. Ang mga proseso ng surface treatment ng aming mga produkto ay kumpleto. Ang mga uri ng base material ay kinabibilangan ng FR-1, 22F, CEM-1, CEM-3, FR-4 (na may high Tg, halogen-free, atbp.), high-frequency boards, at metal substrates. Lahat ng uri ng produkto ay nakapasa sa ISO9001, ISO14001, ISO45001, IATF16949 international quality management system certifications, pati na rin ang UL safety certifications. Ang aming network ng pagbebenta ay umaabot mula sa mga lugar sa loob ng bansa hanggang sa Timog-Silangang Asya, Europa, at Amerika. Sa matinding kompetisyon sa merkado, palagi kaming nakatatanggap ng mataas na papuri mula sa mga kostumer.
Sertipiko ng Karangalan
  • NQA
  • Sertipiko ng UL
  • Sertipikasyon ng Produkto
  • Sertipikasyon ng Produkto
Balita
Mataas na Power PCB Kaalaman sa Industriya

Engineering for Efficiency: Ang Comprehensive Guide to Mataas na Power PCB Technology

Sa larangan ng modernong electronics, pinakamahalaga ang pamamahala ng makabuluhang elektrikal na enerhiya nang mahusay at mapagkakatiwalaan. Ang Mataas na Power PCB ay ang engineered foundation para sa mga naturang application, mula sa LED lighting at power supply hanggang sa mga electric vehicle inverters at industrial na motor control. Hindi tulad ng mga karaniwang circuit board, ang mga dalubhasang PCB na ito ay idinisenyo upang mahawakan ang matataas na agos, mapawi ang malaking init, at mapagkakatiwalaan na gumana sa ilalim ng hinihingi na electrical at thermal stress. Ang gabay na ito ay sumasalamin sa mga kritikal na pagsasaalang-alang sa disenyo, materyal na agham, at mga proseso ng pagmamanupaktura na tumutukoy sa mga high-performance na power electronics.

Thermal Management: Ang Core ng High Power PCB Design

Ang pangunahing hamon sa anumang high-power na aplikasyon ay init. Ang sobrang init ay nagpapababa ng mga bahagi, nakakabawas sa habang-buhay, at maaaring magdulot ng sakuna na pagkabigo. Samakatuwid, ang epektibong pamamahala ng thermal ay hindi lamang isang tampok ngunit isang pangangailangan.

Mga Pangunahing Parameter ng Thermal Design

  • Kapal ng tanso: Sinusukat sa ounces bawat square foot (oz/ft²), ang mas makapal na mga bakas ng tanso ay nagdadala ng mas maraming current na may mas kaunting resistive na pag-init. Ang mga karaniwang board ay gumagamit ng 1oz (35µm), habang ang mga high-power na board ay karaniwang gumagamit ng 3oz (105µm) hanggang 12oz (420µm) o higit pa.
  • Thermal Conductivity ng Substrate: Ang kakayahan ng materyal na magsagawa ng init palayo sa mga bahagi. Ang karaniwang FR-4 ay may mababang thermal conductivity (~0.3-0.4 W/mK), habang ang mga metal-core board ay higit na nakahihigit.
  • Thermal Via Arrays: Plated-through-hole na inilagay sa ilalim ng mainit na mga bahagi upang ilipat ang init mula sa ibabaw na layer patungo sa mga panloob na layer o isang nakalaang heat sink.
Uri ng substrate Karaniwang Thermal Conductivity (W/mK) Pinakamahusay na Kaso ng Paggamit
Karaniwang FR-4 0.3 - 0.4 Low-to-medium power, cost-sensitive na mga application.
Aluminum Core (MCPCB) 1.0 - 2.5 Mga high-power na LED, automotive lighting, power supply.
Copper Core 380 - 400 Napakataas na kapangyarihan o mataas na densidad na mga aplikasyon kung saan ang init ay dapat na mabilis na kumalat.
Ceramic Substrate (AlN, Al2O3) 20 - 200 Mga high-frequency na RF power amplifier, aerospace, at high-reliability na application.

Pagpili ng Materyal at Pagsasaalang-alang sa Elektrisidad

Higit pa sa mga katangian ng thermal, ang pagpili ng mga materyales at disenyo ay nagdidikta sa pagganap ng kuryente at pangmatagalang pagiging maaasahan ng board.

  • Kasalukuyang Carrying Capacity: Tinutukoy ng kapal ng tanso, lapad ng bakas, at ang pinapayagang pagtaas ng temperatura. Gumagamit ang mga inhinyero ng mga tsart ng IPC-2152 upang kalkulahin ang kinakailangang cross-sectional area para sa isang naibigay na kasalukuyang.
  • Lakas ng Dielectric: Ang kakayahan ng mga insulating layer na makatiis ng mataas na boltahe nang walang pagkasira. Ito ay kritikal sa mga power converter at inverters.
  • Katatagan ng Materyal: Ang mga materyal na High-Tg (Glass Transition Temperature) ay mahalaga upang maiwasan ang pag-warping o pag-delaminate ng board sa panahon ng paghihinang at pagpapatakbo ng mataas na temperatura. Ang Tg na 170°C o mas mataas ay karaniwan para sa mga hinihingi na aplikasyon.

Nag-aalok ang mga manufacturer tulad ng Anhui Hongxin Electronic Technology Co., Ltd. ng malawak na hanay ng mga materyales, kabilang ang high-Tg FR-4, mga metal na substrate, at mga espesyal na laminate, na nagpapahintulot sa mga inhinyero na piliin ang pinakamainam na balanse ng thermal, electrical, at mechanical properties para sa kanilang partikular na disenyo.

Kahusayan sa Paggawa at Pagtitiyak ng Kalidad

Ang paggawa ng maaasahang High Power PCB ay nangangailangan ng mga advanced na kakayahan sa pagmamanupaktura at isang mahigpit na sistema ng kontrol sa kalidad. Ang proseso ay nagsasangkot ng tumpak na kontrol ng mga presyon ng lamination, kapal ng copper plating, at katumpakan ng pagbabarena upang lumikha ng matatag na thermal vias at multi-layer na istruktura.

Para sa mga application na kritikal sa misyon, tulad ng mga nasa industriya ng automotive, ang pagsunod sa mga internasyonal na pamantayan ay hindi mapag-usapan. Mga sertipikasyon tulad ng IATF 16949 nagpapakita ng pangako ng isang tagagawa sa kalidad, pagkakapare-pareho, at patuloy na pagpapabuti. Higit pa rito, UL certification tinitiyak na natutugunan ng produkto ang mahigpit na mga pamantayan sa kaligtasan at pagkasunog. Ang portfolio ng mga sertipikasyon ng Anhui Hongxin Electronic Technology Co., Ltd., kabilang ang ISO9001, ISO14001, ISO45001, IATF16949, at UL, ay binibigyang-diin ang kakayahan nitong maghatid ng mga high-reliability na High Power PCB sa isang pandaigdigang base ng customer.

FAQ

Ano ang pangunahing pagkakaiba sa pagitan ng isang karaniwang PCB at isang High Power PCB?

Ang pangunahing pagkakaiba ay nakasalalay sa kanilang pokus sa disenyo at komposisyon ng materyal. Ang isang karaniwang PCB ay na-optimize para sa integridad ng signal sa mga mababang-kasalukuyang aplikasyon. A High Power PCB ay ininhinyero upang pamahalaan ang dalawang pangunahing hamon: mataas na kasalukuyang at makabuluhang henerasyon ng init. Ito ay nakakamit sa pamamagitan ng:

  • Mas makapal na tanso: Paggamit ng 3oz, 6oz, o kahit na mas makapal na tanso upang bawasan ang resistensya at pangasiwaan ang matataas na agos nang hindi nag-overheat.
  • Therlly Conductive Substrates: Gumagamit ng metal-core (aluminum o tanso) o iba pang espesyal na materyales upang kumilos bilang isang built-in na heat sink.
  • Matatag na Konstruksyon: Mga disenyo na nagsasama ng mga feature tulad ng thermal vias at mas malalaking laki ng pad para mapahusay ang pag-alis ng init at pagiging maaasahan ng paghihinang ng bahagi.

Sa esensya, ang High Power PCB ay isang layunin-built na thermal at electrical management platform.

Kailan ako dapat pumili ng aluminum core PCB kaysa sa karaniwang FR-4 PCB?

Dapat kang pumili ng aluminum core PCB (MCPCB) kapag ang iyong disenyo ay nagsasangkot ng mga bahagi na bumubuo ng malaking halaga ng init na kailangang alisin nang mahusay. Kabilang sa mga pangunahing tagapagpahiwatig ang:

  • Mga High-Power LED: Ito ang pinakakaraniwang application. Ang mga MCPCB ay mahalaga para sa pagpapanatili ng temperatura ng LED junction, na direktang nakakaapekto sa kanilang liwanag, pagkakapare-pareho ng kulay, at habang-buhay.
  • Mga Circuit ng Power Conversion: Para sa mga switching regulator, motor driver, at power supply kung saan ang mga bahagi tulad ng MOSFET at inductors ay nagpapalabas ng malaking init.
  • Mga Disenyong Nalilimitahan sa Kalawakan: Kapag hindi ka magkasya sa isang malaking heat sink, isinasama ng MCPCB ang function ng heat-spreading nang direkta sa board, na nakakatipid ng espasyo at pinapasimple ang pagpupulong.

Kung ang iyong aplikasyon ay para lamang sa logic o low-power na pagpoproseso ng signal, ang isang karaniwang FR-4 board ay mas cost-effective. Ang pagpili ay idinidikta ng thermal budget ng iyong disenyo.

Paano nakakaapekto ang kapal ng tanso sa pagganap ng isang High Power PCB?

Ang kapal ng tanso ay isang kritikal na parameter na direktang nakakaapekto sa pagganap ng High Power PCB sa dalawang pangunahing paraan: kasalukuyang kapasidad ng pagdadala at pagkawala ng init.

  • Kasalukuyang Carrying Capacity: Ang isang mas malawak at mas makapal na bakas ng tanso ay may mas mababang electrical resistance. Ayon sa Batas ng Ohm (P = I²R), ang mas mababang resistensya ay nangangahulugan na mas kaunting kapangyarihan ang nawawala bilang init para sa isang naibigay na kasalukuyang. Ang mas makapal na tanso ay nagpapahintulot sa iyo na ligtas na magsagawa ng mas mataas na mga alon nang hindi lalampas sa mga limitasyon ng temperatura ng board. Halimbawa, ang isang 6oz na bakas ay maaaring magdala ng mas malaki kaysa sa isang 1oz na bakas ng parehong lapad.
  • Paglaganap ng init: Ang tanso ay isang mahusay na konduktor ng init. Ang isang makapal na tansong layer ay nagsisilbing heat spreader, na namamahagi ng init mula sa isang mainit na bahagi (tulad ng isang power IC) sa isang mas malaking bahagi ng PCB. Binabawasan nito ang temperatura ng "hot spot" at ginagawang mas mahusay ang buong board sa paglilipat ng init sa kapaligiran o isang heat sink.

Ang pagpili ng tamang kapal ng tanso ay isang pangunahing trade-off sa pagitan ng pagganap, gastos, at pagiging kumplikado ng pagmamanupaktura.

Anong mga tampok ng disenyo ang mahalaga para matiyak ang pangmatagalang pagiging maaasahan ng isang High Power PCB?

Ang pagtiyak ng pangmatagalang pagiging maaasahan sa isang High Power PCB ay nangangailangan ng maagap na disenyo upang mabawasan ang mga stress ng mataas na kasalukuyang at init na pagbibisikleta. Ang mga mahahalagang tampok ay kinabibilangan ng:

  • Mga Thermal Relief Pad: Para sa mga through-hole na bahagi na konektado sa malalaking tansong eroplano (tulad ng lupa o kapangyarihan), ginagamit ang mga thermal relief na koneksyon. Binabawasan nila ang direktang epekto ng heat sink sa panahon ng paghihinang, tinitiyak ang isang mahusay na pinagsamang panghinang, habang nagbibigay pa rin ng magandang koneksyon sa kuryente at thermal sa panahon ng operasyon.
  • Sapat sa pamamagitan ng Sizing at Plating: Ang thermal vias ay dapat na sapat na malaki at may sapat na kapal ng tansong plating upang epektibong makapaglipat ng init. Para sa mga application na may mataas na pagiging maaasahan, sa pamamagitan ng pagpuno at pagtakip ng solder o epoxy ay maaaring maiwasan ang pagpasok ng moisture at mapabuti ang thermal transfer.
  • Conformal Coating: Maaaring maprotektahan ng paglalagay ng protective chemical coating ang board mula sa moisture, dust, at mga contaminant ng kemikal, na lalong mahalaga sa malupit na industriya o automotive na kapaligiran.
  • Pagpili ng Materyal: Ang paggamit ng mga materyales na may mataas na Tg at mababang Coefficient of Thermal Expansion (CTE) ay binabawasan ang mekanikal na stress sa vias at mga bahagi sa panahon ng pagbabagu-bago ng temperatura, na pumipigil sa mga bitak at delamination sa paglipas ng panahon.

Ang mga feature na ito, na sinamahan ng pagmamanupaktura sa ilalim ng isang sistema ng kalidad tulad ng IATF 16949, ay mahalaga para sa paglikha ng High Power PCB na tatagal ng maraming taon sa larangan.
