Ang Comprehensive Guide sa High-Density Interconnect (HDI) Boards

Sa walang humpay na paghahangad ng mas maliit, mas mabilis, at mas malakas na electronics, ang High-Density Interconnect (HDI) na teknolohiya ay lumitaw bilang isang kritikal na enabler. Ang gabay na ito ay sumasalamin sa mga pangunahing aspeto ng High Density Interconnects (HDI) Board , mula sa mga pangunahing proseso ng pagmamanupaktura at materyal na agham nito hanggang sa mga diskarte sa disenyo na tukoy sa aplikasyon at mga pagsasaalang-alang sa supply chain para sa mga propesyonal.

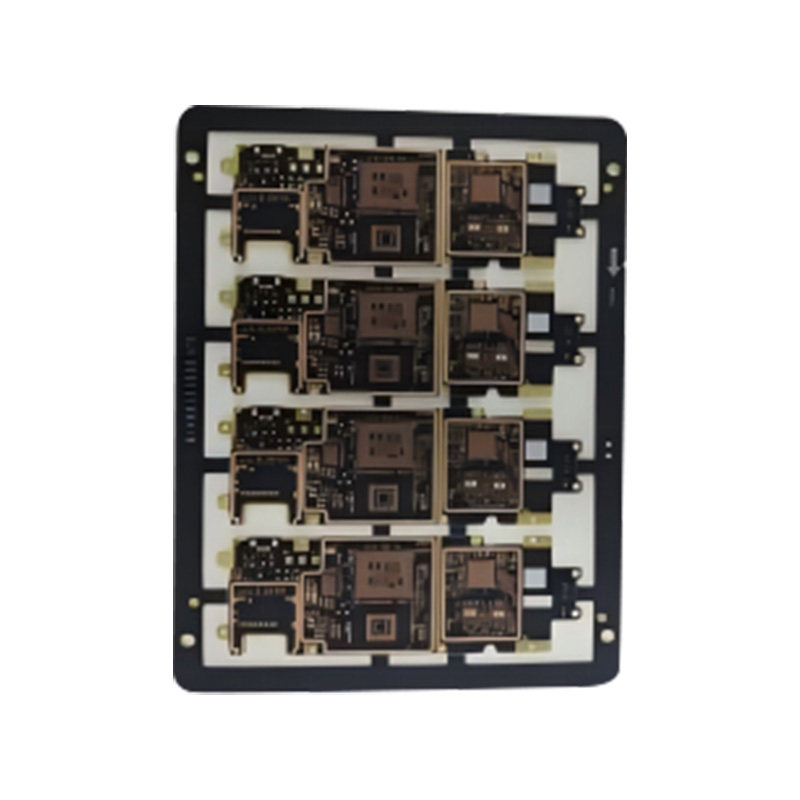

Core HDI Manufacturing: Microvias at Ultra-Fine Lines

Ang pagtukoy ng kakayahan ng mga HDI board ay nakasalalay sa mga advanced na istruktura na nagbibigay-daan para sa hindi pa nagagawang density ng bahagi at miniaturization.

Ginagamit ng mga tagagawa na dalubhasa sa HDI, gaya ng Anhui Hongxin Electronic Technology Co., Ltd., ang mga teknolohiyang ito upang makabuo ng mga kumplikadong board na mula 0.3mm hanggang 6mm ang kapal at hanggang 32 na layer, na bumubuo sa backbone ng mga modernong compact device.

Ang HDI Development Workflow: Mula sa Disenyo hanggang sa Paghahatid

Ang matagumpay na pagdadala ng isang HDI na disenyo sa mass production ay nangangailangan ng pag-navigate sa isang detalyado at sunud-sunod na proseso.

• Pagsusuri sa Disenyo at Engineering: Ang paunang yugto na ito ay kritikal. Kabilang dito ang pag-verify ng mga panuntunan sa disenyo (DRC), pagpaplano ng layer stack-up, at pagpili ng mga naaangkop na materyales (hal., high-Tg FR-4 para sa thermal reliability). Ang malapit na pakikipagtulungan sa pangkat ng engineering ng iyong manufacturer sa yugtong ito ay pumipigil sa mga magastos na pagkaantala.
• Sequential Lamination at Fabrication: Ang mga HDI board ay binuo sa pamamagitan ng maraming cycle ng lamination. Ang isang core ay ginawa muna, na sinusundan ng sunud-sunod na mga layer na may microvias. Ang mga proseso tulad ng laser drilling, tumpak na copper plating, at pattern imaging ay paulit-ulit, na nangangailangan ng pambihirang kontrol sa proseso.
• Pagsubok at Pagtitiyak ng Kalidad: Dahil sa pagiging kumplikado, ang electrical testing (kabilang ang flying probe o fixture-based na pagsubok) ay sapilitan upang i-verify ang net connectivity at isolation. Karaniwan din ang pagsubok sa kontrol ng impedance para sa mga high-speed na disenyo.

Ino-optimize ng mga nangungunang manufacturer ang workflow na ito para mag-alok ng mga oras ng pag-lead ng mapagkumpitensya. Halimbawa, binabalanse ng isang structured na 25-araw na cycle ng produksyon para sa maramihang mga order ng HDI ang masusing pagmamanupaktura sa mga pangangailangan sa oras-sa-market, habang ang mabilis na 24 na oras na prototyping na serbisyo ay sumusuporta sa paunang pag-verify ng disenyo.

Pagpili ng Materyal para sa Pagiging Maaasahan at Pagganap ng HDI

Ang pagpili ng base material at finish ay direktang nakakaapekto sa functionality, tibay, at yield ng isang HDI board.

• Mga Materyales ng Substrate:
  • Standard at High-Tg FR-4: Ang workhorse para sa maraming aplikasyon. Ang mga high-Tg grade ay mahalaga para sa walang lead na paghihinang at mga operasyon sa mas mataas na temperatura na kapaligiran.
  • Mga Espesyal na Laminate: Para sa mga high-frequency/speed na application (hal., 5G modules), maaaring isama sa stack-up ang mga low-loss na materyales tulad ng Rogers o specialized hydrocarbon ceramics.
  • Flex at Rigid-Flex Materials: Ginagamit ang mga polyimide film sa mga lugar na nangangailangan ng baluktot, na nagbibigay-daan sa mga makabagong form factor sa mga naisusuot at compact na electronics.
• Mga Pagtatapos sa Ibabaw: Ang pagtatapos ay dapat na angkop para sa mga bahagi ng fine-pitch. Nag-aalok ang Immersion Gold (ENIG) ng flat surface na mahusay para sa paghihinang at wire bonding, habang ang Immersion Silver o mga advanced na OSP formulation ay nagbibigay ng mga alternatibong cost-effective para sa mga partikular na kaso ng paggamit.

HDI bilang isang Innovation Enabler sa Mga Pangunahing Industriya

Ang teknolohiya ng HDI ay hindi lamang isang uri ng PCB; ito ay isang estratehikong solusyon para sa pagbabago ng produkto.

• Mga 5G Smartphone at Consumer Tech: Binibigyang-daan ng HDI ang matinding miniaturization na kailangan para mag-pack ng maramihang 5G antenna module, advanced na processor, at malalaking baterya sa isang slim profile. Nagbibigay-daan ito sa paggamit ng mga diskarteng chip-on-board (COB) at package-on-package (PoP).
• High-Reliability Aerospace at Medikal: Sa mga larangang ito, ang halaga ng HDI ay nasa pagiging maaasahan at density ng pagganap. Nagbibigay-daan ito para sa higit pang functionality sa space-constrained avionics boxes o portable medical monitors, kadalasang gumagamit ng rigid-flex constructions para sa tibay.
• Advanced na Automotive Electronics: Habang ang mga sasakyan ay nagsasama ng mas maraming ADAS (Advanced Driver Assistance Systems) at in-vehicle infotainment, pinamamahalaan ng mga HDI board ang kumplikado, mataas na bilis ng networking sa pagitan ng mga sensor, camera, at control unit, na kadalasang nangangailangan ng pagsunod sa mga pamantayan ng automotive-grade tulad ng IATF 16949.

FAQ

Ano ang eksaktong tumutukoy sa isang board bilang isang "HDI" PCB?

Ang HDI PCB ay pangunahing tinutukoy ng mas mataas na density ng mga kable nito sa bawat unit area kumpara sa mga tradisyonal na PCB. Ito ay nakakamit sa pamamagitan ng mga partikular na tampok:

1. Microvias: Ang paggamit ng blind at/o buried vias na may diameter na karaniwang ≤150µm.
2. Mas Pinong mga Linya at Puwang: Trace widths at clearances na 3 mils (0.075mm) o mas mababa.
3. Mas Mataas na Densidad ng Pad ng Koneksyon: Ang kakayahang mag-accommodate ng mga bahagi na may napakahusay na pitch (hal., <0.5mm pitch BGAs).
4. Mga Sequential Build-Up Layers: Kadalasan ay nagsasangkot ng maraming mga cycle ng paglalamina upang lumikha ng magkakaugnay na mga layer.

Ang isang board na nagsasama ng ilan sa mga elementong ito, lalo na ang microvias, ay karaniwang inuri bilang HDI.

Kailan ko dapat isaalang-alang ang paggamit ng isang HDI na disenyo sa isang karaniwang multilayer PCB?

Dapat mong lubos na isaalang-alang ang teknolohiya ng HDI kapag nahaharap ang iyong disenyo sa isa o higit pa sa mga hamong ito:

• Mga hadlang sa espasyo: Napakaliit ng enclosure ng produkto (hal., naisusuot, naririnig, ultra-manipis na smartphone).
• Mga Bahagi ng High-Pin-Count: Kailangan mong i-ruta ang isang modernong CPU, FPGA, o memory chip na may fine-pitch na BGA footprint.
• Mga Kinakailangan sa High-Signal-Performance: Kailangan mo ng mas maikli, mas direktang mga daanan ng signal para sa mahusay na pagganap ng kuryente (hal., mas mabilis na bilis, mas kaunting cross-talk).
• Tumaas na Pag-andar sa Parehong Sukat: Kailangan mong magdagdag ng mga makabuluhang bagong feature sa isang produkto nang hindi dinadagdagan ang PCB footprint nito.

Kung ang iyong disenyo ay gumagamit lamang ng malalaking bahagi ng pitch at may sapat na espasyo sa board, ang isang karaniwang multilayer ay maaaring mas cost-effective.

Bakit mas mahal ang mga HDI board, at paano ko mapapamahalaan ang mga gastos?

Ang tumaas na gastos ay nagmumula sa:

• Mga kumplikadong proseso: Mga karagdagang hakbang sa produksyon tulad ng sequential lamination, laser drilling, at mas tumpak na imaging.
• Advanced na Kagamitan: Ang pangangailangan para sa high-precision na pagmamanupaktura at inspeksyon na makinarya.
• Mas mababang Yield sa una: Ang pagiging kumplikado ay maaaring humantong sa mas mababang mga ani ng produksyon, lalo na para sa mga bago o lubos na kumplikadong mga disenyo.

Mga Istratehiya sa Pamamahala ng Gastos:

1. I-optimize ang Bilang ng Layer: Makipagtulungan sa iyong tagagawa upang gamitin ang minimum na bilang ng mga layer na kinakailangan.
2. Pasimplehin sa pamamagitan ng Structures: Gumamit lamang ng mga microvia kung saan talagang kinakailangan. Ang isang "1 N 1" stack-up ay mas mura kaysa sa "anumang layer" HDI.
3. Disenyo para sa Paggawa (DFM): Mahigpit na sumunod sa mga alituntunin ng DFM ng tagagawa upang maiwasan ang mga isyu sa ani.
4. Plano para sa Volume: Ang halaga ng unit ay makabuluhang bumababa sa mas mataas na dami ng order dahil sa na-optimize na paggamit ng panel at pag-setup ng amortization.

Ano ang mga pangunahing sertipikasyon na dapat kong hanapin sa isang tagagawa ng HDI board?

Ang mga sertipikasyon ay isang proxy para sa kontrol at pagiging maaasahan ng proseso ng isang tagagawa. Ang pinakamahalaga ay kinabibilangan ng:

• IATF 16949: Ang pamantayan sa pamamahala ng kalidad ng sasakyan. Nagpapakita ito ng pinakamataas na antas na pangako sa sistematikong kontrol sa proseso, kakayahang masubaybayan, at patuloy na pagpapabuti—napakahalaga kahit na para sa mga proyektong hindi automotive.
• ISO 9001: Ang sertipikasyon ng sistema ng pamamahala ng kalidad ng baseline.
• Pagkilala sa UL: Tinitiyak na ang mga materyales sa board at konstruksiyon ay nakakatugon sa mga pamantayan sa kaligtasan, na kadalasang kinakailangan para sa mga produktong pangwakas na ibinebenta sa maraming rehiyon.
• Pagsunod sa IPC Standards: Bagama't hindi isang sertipikasyon, ang pagsunod sa mga pamantayan tulad ng IPC-6012 (performance) at IPC-6018 (HDI) ay isang malakas na tagapagpahiwatig ng teknikal na kakayahan.

Ang isang manufacturer tulad ng Anhui Hongxin Electronic Technology Co., Ltd., na may hawak na IATF 16949, ISO, at UL certifications, ay nagpapakita ng matatag na framework para sa paggawa ng maaasahang HDI boards.

Paano gumagana ang mabilis na prototyping para sa mga HDI board sa isang 25-araw na bulk production cycle?

Ang dalawang-tiered na diskarte na ito ay idinisenyo upang suportahan ang parehong pagbabago at pag-scale:

1. Rapid Prototyping (hal., 24-72 oras): Gumagamit ang serbisyong ito ng pinabilis na pag-iiskedyul para sa maliliit na panel (kadalasan ay 1-5 piraso). Nakatutok ito sa pagpapatunay ng disenyo —pagsusuri ng koneksyon sa kuryente, pangunahing pag-andar, at akma. Maaari itong gumamit ng bahagyang nakakarelaks na mga pagpapaubaya o ibang tooling upang makamit ang bilis.
2. Structured Bulk Production (hal., 25 araw): Kapag na-verify na ang disenyo, magsisimula ang full-scale production. Kabilang dito ang pag-finalize at paggawa ng lahat ng dedikadong tooling (laser drill file, lamination plates, test fixtures), pagpapatakbo ng buong DFM checks, at paggawa ng order sa malalaking panel na may mahigpit na kontrol sa proseso para sa pinakamainam na yield at consistency. Ang 25-araw na cycle ay sumasaklaw sa kumpletong, na-optimize na daloy ng trabaho para sa dami ng mga order.

Ang modelong ito ay nagbibigay-daan sa mga kumpanya na mabilis na umulit ng mga disenyo nang walang pangako at pagkatapos ay walang putol na paglipat sa isang maaasahang, cost-effective na supply chain ng volume.
