PCB sa Electronics: Design Software, IPC Standards, Signal Integrity at ITAR Compliance

Ano ang a PCB sa Electronics

Ang naka-print na circuit board (PCB) ay ang istruktura at elektrikal na pundasyon ng halos lahat ng elektronikong aparato. Ito ay isang flat board — karaniwang gawa mula sa FR-4 glass-reinforced epoxy laminate — na mekanikal na sumusuporta at elektrikal na nag-uugnay sa mga elektronikong sangkap sa pamamagitan ng isang network ng conductive copper traces, pad, at vias na nakaukit o nakadeposito sa ibabaw at panloob na mga layer nito. Kung wala ang PCB, ang modernong electronics na alam natin ay magiging imposible : pinapalitan nito ang point-to-point na mga wiring ng maagang electronics ng isang compact, repeatable, at manufacturable na istraktura.

Ang isang PCB ay nagsisilbi ng tatlong pangunahing tungkulin nang sabay-sabay. Una, nagbibigay ito ng pisikal na platform kung saan ang mga bahagi - mga resistor, capacitor, integrated circuit, konektor, at daan-daang iba pang bahagi - ay ini-mount at ibinebenta. Pangalawa, lumilikha ito ng mga de-koryenteng daanan na nagpapahintulot sa mga signal at kapangyarihan na maglakbay sa pagitan ng mga bahaging iyon nang may katumpakan. Pangatlo, ginagawa nito ang pagruruta na ito sa isang format na maaaring gawing mass-produce na may pare-parehong kalidad sa sukat, mula sa consumer electronics na ipinadala sa bilyun-bilyon hanggang sa aerospace hardware na ginawa sa iisang unit.

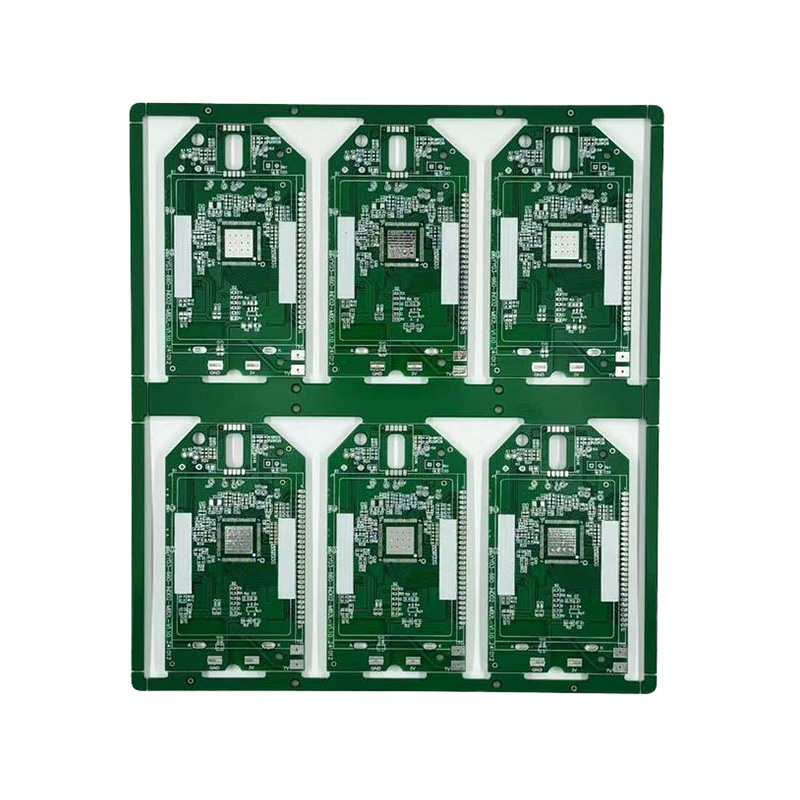

Ang mga PCB ay ikinategorya ayon sa bilang ng layer at konstruksyon. Ang mga single-layer board ay may mga bakas sa isang gilid at karaniwan sa mga murang produkto ng consumer. Ang mga double-sided na board ay gumagamit ng parehong mga ibabaw. Mga Multilayer na PCB — karaniwang 4, 6, 8, o higit pang mga layer — ay pamantayan sa anumang aplikasyon na kinasasangkutan ng siksik na paglalagay ng bahagi, kinokontrol na impedance, power integrity plane, o high-speed digital signal. Ang mga high-density interconnect (HDI) boards ay nagpapatuloy nito, gamit ang mga microvia at fine-pitch na feature para mag-pack ng mas maraming circuitry sa mas maliit na footprint, gaya ng nakikita sa mga smartphone at wearable.

Higit pa sa karaniwang matibay na konstruksyon ng FR-4, ang mga flexible na PCB (flex circuit) ay gumagamit ng polyimide substrates upang payagan ang pagyuko at pagtiklop sa mga three-dimensional na hugis — mahalaga sa mga medikal na kagamitan, aerospace wiring, at compact consumer electronics. Pinagsasama ng mga rigid-flex board ang parehong mga teknolohiya sa isang pagpupulong, inaalis ang mga connector at binabawasan ang mga punto ng bigat at pagkabigo sa mga demanding na kapaligiran.

PCB Schematic Design Software: Mga Tool at Kung Ano ang Pinakamahusay Nila

Ang schematic capture ay ang panimulang punto ng disenyo ng PCB — tinutukoy nito ang mga lohikal na koneksyon sa pagitan ng mga bahagi bago magsimula ang anumang pisikal na layout. Ang eskematiko ay pagkatapos ay ginagamit upang bumuo ng isang netlist na nagtutulak sa PCB layout tool. Ang pagpili ng tamang software ng EDA (electronic design automation) ay nakakaapekto hindi lamang sa karanasan sa disenyo kundi pati na rin sa mga resulta ng DFM (design for manufacturability), mga daloy ng trabaho sa pakikipagtulungan, at dokumentasyon ng pagsunod.

Ang mga pangunahing platform sa propesyonal na disenyo ng PCB ay:

• Altium Designer: Ang nangingibabaw na pagpipilian sa propesyonal na hardware engineering. Kilala sa pinag-isang schematic-to-layout na kapaligiran nito, malakas na pamamahala sa library, at mga komprehensibong pagsusuri sa panuntunan ng disenyo (DRCs). Ang ActiveBOM at MCAD co-design na mga feature ay partikular na pinahahalagahan sa mga product development workflow. Ang mga gastos sa paglilisensya ay mataas, ngunit ang lalim ng pag-andar ay nagbibigay-katwiran para sa mga full-time na inhinyero ng PCB.
• KiCad: Ang nangungunang open-source na platform ng EDA. Ang Bersyon 7 at higit pa ay nagsara ng malaking gap sa mga komersyal na tool, na nag-aalok ng may kakayahang schematic editor, 3D visualization, differential pair routing, at lumalaking library ng komunidad. Malawakang ginagamit sa mga startup, open-hardware na proyekto, at akademikong setting.
• Cadence OrCAD / Allegro: Ang OrCAD ay malawakang ginagamit para sa schematic capture sa mga engineering firm, habang ang Allegro ay ang high-end na tool sa layout na gusto para sa mga kumplikadong multilayer board at high-speed signal integrity work. Ang malakas na pagsasama-sama ng SPICE simulation ay ginagawang isang go-to ang OrCAD para sa mga analog at mixed-signal na koponan ng disenyo.
• Mentor PADS / Xpedition: Karaniwan sa automotive at industrial electronics. Ang PADS ay isang mid-range na opsyon para sa mas maliliit na team; Ang Xpedition ay enterprise-grade na may malakas na constraint-driven na layout para sa mga high-speed at RF application.
• EasyEDA / Fusion 360 Electronics: Ang mga cloud-based na platform na angkop sa prototyping, hobbyist na trabaho, at mga team na nangangailangan ng mabilis na disenyo-to-fabrication na daloy ng trabaho. Ang EasyEDA ay mahigpit na isinama sa serbisyo ng pagpupulong ng JLCPCB, na nagbibigay-daan sa one-click na fabrication na direktang sumipi mula sa kapaligiran ng disenyo.

Anuman ang pagpili ng tool, ang eskematiko ay dapat magsama ng kumpleto at tumpak na mga halaga ng bahagi, mga reference designator, at mga pagtatalaga ng pin — ang mga error sa eskematiko ay kumakalat nang direkta sa manufactured board . Karamihan sa mga propesyonal na daloy ng trabaho ay nagpapatupad ng isang pormal na pagsusuri ng eskematiko laban sa detalye ng disenyo bago magsimula ang layout.

Mga Pamantayan ng IPC para sa Disenyo ng PCB: Ano ang Sinasaklaw Nila at Bakit Mahalaga ang mga Ito

Inilalathala ng IPC (dating Institute for Printed Circuits, ngayon ay IPC — Association Connecting Electronics Industries) ang mga pamantayang tinatanggap sa buong mundo na namamahala sa disenyo ng PCB, fabrication, assembly, at inspeksyon. Ang pagsunod sa mga pamantayan ng IPC ay hindi opsyonal sa karamihan ng mga propesyonal at kinokontrol na industriya — ito ay kinakailangan ayon sa kontrata ng mga OEM, defense primes, at mga tagagawa ng medikal na device, at madalas na sinusuri.

Tinukoy ng IPC-A-610 at J-STD-001 ang tatlong klase ng produkto — Class 1 (pangkalahatang electronics), Class 2 (dedikadong service electronics), at Class 3 (high-reliability, kabilang ang militar at medikal). Ang Class 3 ay nagpapataw ng pinaka mahigpit na solder joint, kalinisan, at mga kinakailangan sa pagkakagawa , at humihingi ng mga sertipikadong IPC operator at inspektor (CIS/CIT) sa production floor. Ang pagtukoy sa maling klase — o hindi pagtukoy ng isa sa lahat — ay isang karaniwang pinagmumulan ng mga hindi pagkakaunawaan sa kalidad sa pagitan ng mga mamimili at mga tagagawa ng kontrata.

Integridad ng Signal sa Disenyo ng PCB: Mga Pangunahing Prinsipyo at Mga Karaniwang Mode ng Pagkabigo

Ang integridad ng signal (SI) ay tumutukoy sa kalidad ng isang de-koryenteng signal habang naglalakbay ito sa PCB — partikular, kung dumating man ito sa destinasyon nito nang may sapat na amplitude, katumpakan ng timing, at hugis upang mabigyang-kahulugan nang tama ng tumatanggap na device. Habang ang mga bilis ng orasan at mga rate ng data ay umakyat sa hanay ng gigahertz, ang integridad ng signal ay lumipat mula sa isang angkop na pag-aalala patungo sa isang pangunahing disiplina sa disenyo. Ang isang board na pumasa sa DRC at mukhang tama sa layout ay maaari pa ring mabigo sa functional testing dahil sa mga problema sa SI na hindi nakikita ng mata.

Ang pinakakaraniwang mga isyu sa integridad ng signal at ang kanilang mga pagpapagaan sa antas ng disenyo ay kinabibilangan ng:

• Impedance discontinuities: Anumang pagbabago sa trace geometry — width transition, vias, connectors, stubs — ay lumilikha ng lokal na pagbabago sa impedance na nagdudulot ng bahagyang pagmuni-muni ng signal. Ang kinokontrol na impedance routing (karaniwang 50Ω para sa single-ended, 100Ω differential) at sa pamamagitan ng stub mitigation (back-drilling o blind vias) ay mga karaniwang countermeasure.
• Crosstalk: Ang electromagnetic coupling sa pagitan ng mga katabing bakas ay nagdudulot ng ingay sa mga tahimik na linya. Ang pagtaas ng trace spacing (3W rule: space na katumbas ng 3x trace width na gilid-to-edge), gamit ang ground guard traces, at pagruruta ng mga high-speed na signal sa mga panloob na layer sa pagitan ng mga ground plane ay binabawasan ang crosstalk.
• Mga paghinto ng pabalik na landas: Ang mga high-frequency return currents ay sumusunod sa landas ng hindi bababa sa inductance — direkta sa ilalim ng kanilang forward-current trace sa reference plane. Ang mga hiwa, mga puwang, o mga pagbabago sa eroplano na nakakaabala sa daanan ng pagbabalik na ito ay pumipilit sa agos na lumihis, na lumilikha ng isang loop antenna na naglalabas ng EMI at nag-iiniksyon ng ingay sa iba pang mga circuit.
• I-skew sa differential pairs: Ang differential signaling (PCIe, USB, HDMI, DDR, LVDS) ay depende sa parehong konduktor na electrically matched sa haba. Ang hindi pagkakatugma ng haba ay nagpapakilala ng skew — isang timing offset sa pagitan ng P at N signal — na nagpapababa sa margin ng diagram ng mata at nagpapataas ng bit error rate. Karamihan sa mga tool ng EDA ay nagpapatupad ng differential pair length matching sa pamamagitan ng interactive na mga hadlang sa pagruruta.
• Ingay ng power delivery network (PDN): Ang hindi sapat na bypass capacitance o hindi maganda ang pagkakalagay ng mga decoupling capacitor ay nagbibigay-daan sa pagbabagu-bago ng boltahe sa mga riles ng kuryente kapag lumipat ang mga IC. Nagpapakita ito bilang ground bounce, supply ng ingay, at pagtaas ng jitter sa mga signal ng orasan. PDN analysis tools model impedance vs. frequency para gabayan ang pagpili at paglalagay ng capacitor.

Pre-layout simulation (gamit ang IBIS models at transmission line calculators) at post-layout extraction (gamit ang 3D electromagnetic field solvers gaya ng Ansys HFSS o Cadence Sigrity) ay karaniwang mga kasanayan sa high-speed boards. Sa mga rate ng data na higit sa 10 Gbps, Ang pagsusuri sa SI ay hindi isang hakbang sa pag-verify pagkatapos ng disenyo — isa itong input sa stackup at diskarte sa pagruruta mula sa unang araw.

Mabilis na Turnaround PCB Assembly: Ano ang Nagtutulak sa Mga Lead Time at Paano I-compress ang mga Ito

Ang fast-turnaround na PCB assembly — naghahatid ng mga functional board sa loob ng 24 na oras hanggang 5 araw kaysa sa karaniwang 10–15 araw ng negosyo — ay naging isang mapagkumpitensyang pagkakaiba sa pagitan ng mga contract manufacturer (CM) na naghahatid ng prototyping, NPI, at agarang mga kinakailangan sa produksyon. Ang pag-unawa sa kung ano talaga ang nagtutulak sa mga oras ng lead ng pagpupulong ay nagbibigay-daan sa mga mamimili na gumawa ng mas matalinong mga pagpipilian sa halip na magbayad lamang ng mga premium na rate para sa serbisyong maaaring hindi maghatid ng mas mabilis na mga resulta.

Ang mga pangunahing kontribyutor sa lead time ng assembly ay:

• Paggawa ng bare board: Ang karaniwang FR-4 multilayer boards (hanggang 8 layers) ay maaaring gawa-gawa sa loob ng 24–48 na oras ng mga fabricator na mabilis na umikot. Mga advanced na constructions — HDI, Rogers laminates, buried vias, controlled impedance — magdagdag ng 1–5 araw depende sa pagiging kumplikado.
• Availability ng bahagi: Ito ay karaniwang ang pinakamahabang lead-time na variable. Ang isang disenyo na umaasa sa nag-iisang pinagmulan o nakalaan na mga bahagi ay maaaring matigil sa pagpupulong nang ilang linggo anuman ang mga kakayahan ng CM. Ang pagbuo ng isang BOM sa paligid ng mga bahaging na-stock ng mga pangunahing distributor (Digi-Key, Mouser, Arrow) ay kapansin-pansing nagpapabuti sa turnaround predictability.
• Programming at pagsubok: Ang in-circuit test (ICT), functional test, o firmware programming ay nagdaragdag ng oras na higit na naayos anuman ang laki ng batch. Sa napakaliit na prototype na tumatakbo, ang oras ng pag-setup ng pagsubok ay maaaring lumampas sa oras ng pagpupulong.
• Kalidad ng dokumentasyon: Mga hindi kumpleto o hindi maliwanag na Gerber file, nawawalang data ng centroid, o isang hindi nalutas na BOM drive engineering query na nagdaragdag ng mga araw sa bawat mabilis na pagliko ng trabaho. Ang pagsusumite ng malinis, kumpletong mga pakete — kabilang ang mga assembly drawing, mga inaprubahang listahan ng vendor, at isang naresolbang BOM — ay ang nag-iisang pinaka nakokontrol na lead-time reduction lever na magagamit ng mamimili.

Ang mga CM na nag-aalok ng tunay na 24-hour assembly ay karaniwang nagpapanatili ng consignment inventory ng mga karaniwang passive (0402/0603 resistors at capacitor sa E24/E96 series), nagpapatakbo ng double-shift na mga linya ng SMT, at mayroong isang engineering team na on-call upang malutas ang mga query sa DFM nang walang mga bottleneck sa oras ng negosyo. Para sa dami ng produksyon, ang tunay na kakayahan sa mabilis na pagliko ay nangangailangan ng pre-positioning na materyal at pag-iskedyul ng oras ng makina nang maaga — ang mga ad-hoc rush na trabaho sa antas ng produksyon ay bihirang maaasahan.

Paggawa ng PCB na Sumusunod sa ITAR: Saklaw, Obligasyon, at Ano ang Hahanapin sa isang CM

Ang International Traffic in Arms Regulations (ITAR) ay isang balangkas ng regulasyon ng U.S. na pinangangasiwaan ng Directorate of Defense Trade Controls (DDTC) sa ilalim ng State Department. Kinokontrol nito ang pag-export at pag-import ng mga artikulo sa pagtatanggol, mga serbisyo sa pagtatanggol, at mga nauugnay na teknikal na data na nakalista sa Listahan ng Mga Munisyon ng Estados Unidos (USML). Ang mga PCB na idinisenyo o ginagamit sa militar, satellite, mga armas, o ilang partikular na dual-use system ay madalas na kinokontrol ng ITAR , at anumang CM na gumagawa, nag-assemble, o kahit na humahawak ng teknikal na data para sa mga board na ito ay dapat sumunod sa mga kinakailangan ng ITAR.

Ang pagsunod sa ITAR para sa isang tagagawa ng kontrata ng PCB ay nagsasangkot ng ilang partikular na obligasyon:

• Pagpaparehistro sa DDTC: Anumang kumpanya sa U.S. na gumagawa, nag-e-export, o nag-broker ng mga artikulo sa pagtatanggol na kontrolado ng ITAR ay dapat magparehistro sa DDTC. Ang pagpaparehistrong ito ay dapat na bago at na-renew taun-taon.
• Mga kontrol sa pag-access ng dayuhan: Pinaghihigpitan ng ITAR ang pag-access sa kinokontrol na teknikal na data — kabilang ang mga PCB Gerber file, dokumentasyon ng disenyo, at mga drawing ng pagpupulong — sa mga tao sa U.S. (mga mamamayan, mga legal na permanenteng residente, o mga nabigyan ng protektadong katayuan). Ang mga CM ay dapat na may mga dokumentadong pamamaraan upang maiwasan ang mga dayuhang mamamayan na ma-access ang data na kinokontrol ng ITAR nang walang lisensya sa pag-export o naaangkop na exemption.
• Pisikal na paghihiwalay: Ang mga lugar ng trabaho na kinokontrol ng ITAR, mga sistema ng imbakan, at mga server ng data ay dapat na pisikal o lohikal na ihiwalay mula sa trabahong hindi ITAR upang maiwasan ang hindi sinasadyang pagsisiwalat.
• Pababa ng daloy ng subkontraktor: Kung ang isang CM na nakarehistro sa ITAR ay nag-outsource ng anumang bahagi ng trabaho — bare board fab, conformal coating, testing — sa isang subcontractor, ang mga obligasyon ng ITAR ay dumadaloy pababa. Responsable ang prime CM sa pagtiyak na ang mga subcontractor ay nakarehistro at sumusunod din sa ITAR.
• Pag-iingat ng talaan: Inaatasan ng ITAR ang mga tagagawa na panatilihin ang mga talaan ng lahat ng mga transaksyong kinasasangkutan ng mga artikulong kinokontrol ng ITAR sa loob ng hindi bababa sa limang taon.

Kapag naging kwalipikado ang isang PCB CM na sumusunod sa ITAR, dapat humiling ang mga mamimili ng kopya ng kasalukuyang pagpaparehistro ng DDTC ng supplier, suriin ang kanilang Technology Control Plan (TCP), at i-verify na ang postura ng seguridad ng kanilang pasilidad — kabilang ang mga IT system, access ng bisita, at pag-screen ng empleyado — ay tumutugma sa antas ng pag-uuri ng trabahong inilalagay. Matindi ang mga parusa para sa mga paglabag sa ITAR : mga sibil na multa hanggang $1 milyon bawat paglabag at mga parusang kriminal kabilang ang debarment mula sa pagkontrata ng gobyerno sa hinaharap. Ang pagsusuri sa postura ng ITAR ng CM bago ang award ng programa, hindi pagkatapos ng unang inspeksyon ng artikulo, ay ang pamantayan sa industriya na diskarte.
